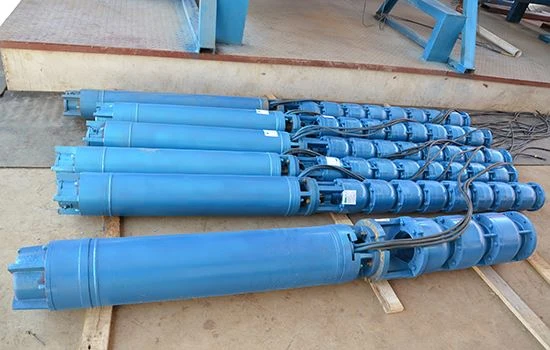

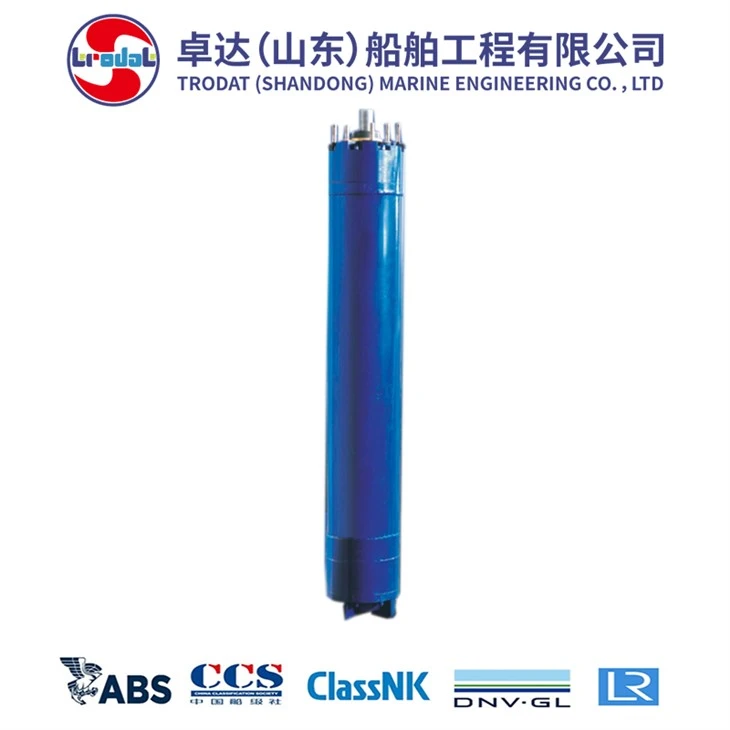

TDSP-HB nedsenkbar sjøvannspumpe

TDSP-HB-serien vann (sjøvann) nedsenkbar pumpeskal brukes som nedsenkbar vannpumpe for å løfte vann fra brønn, og som sjøvannsløftepumpe for å løfte sjøvann eller annen lignende etsende væske. Den elektriske nedsenkbare pumpen skal være egnet for drift i vann, sjøvann eller lignende korrosivt medium som inneholder sand, marine levende ting.

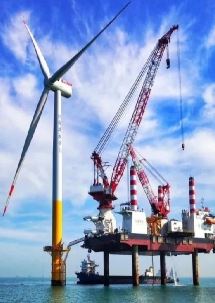

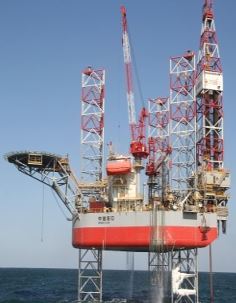

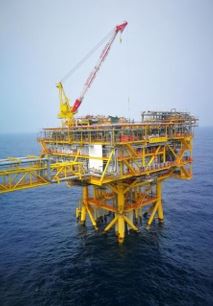

Det skal være en rekke fordeler, som kompakt struktur, mindre landbruk, ikke behov for pumpehus, støyfri, lett å realisere autokontroll og overvåking og styring av internett av ting osv. Det er ideelt utstyr for å levere vann i kommunale anlegg, mine ,off-shore plattform, verft og lignende driftsmodus.

Om pumpe

Ved bruk i rent vann er hovedmaterialet vanligvis støpejern, karbonstål, slitesterkt legert stål og kobberlegering. I henhold til det forskjellige sandinnholdet i vann, vil delene og komponentene velges optimalt, som sikrer påliteligheten til produktet.

Ved bruk i sjøvann eller lignende etsende væske er hovedmaterialet generelt Cu-Ni-legering, rustfritt stål, dupleksstål ellermonel. For å forlenge livssyklusen og heve kvaliteten på pumpen, bortsett fra valg av overlegne materialer og nøyaktig fremstilling av produkter, forbedrer vi kontinuerlig designkonseptet, strukturen til produktene og teknologiprosessen. Det vil forbedre påliteligheten til produktet. lengre.

Motoren som samsvarer med pumpen ovenfor er TDSM-serien vann (sjøvann) nedsenkbare 3-fase asynkrone eller permanent magnet synkrone elektriske motorer, som er av en helt forseglet konstruksjon full av rent vann.

a)Statorviklinger er viklet med polyetylenisolasjon nylonbelagt vikling.

b)I henhold til forskjellige arbeidsforhold er de ytre overflatene til motoren alle laget av relevant korrosjonsbestandig metall.

c)Motortetning inkluderer statisk forsegling og dynamisk forsegling. Den statiske forseglingen er tapeforsegling. Den dynamiske forseglingen er mekanisk tetning eller oljetetning.

d)Motorlagre er selvsmørende og smøres med rent vann eller kjølevæske.

e)Motorkabel er korrosjonsbestandig og vannbestandig flat eller rund kabel med beskyttelseshylse.

f)Det er to metoder for å balansere internt og eksternt trykk: den ene er automatisk balansering ved å regulere membranen, og den andre er balansering av positivt trykkvannforsyningssystem. Det vil bli valgt riktig i henhold til forskjellige arbeidsforhold

Driftsovervåking

I henhold til kundenes behov kan nedsenkbare elektriske pumper utstyres med forskjellige sensorer for å oppnå følgende driftsovervåking på

Temperatur

Forskyvning, hastighet og akselerasjon

Spenning og strøm

AC3

Hele forsamlingen

pumpe	kolonnerør
motor	løfteklemme
kabel	brønnhodeanordning
betjene sentralbord	tilbakeslagsventil
koblingsboks	apparater som hindrer biobegroing
avledningsdeksel	festebrakett
overvåkingssensor	overvåkingssystem

Komponentene ovenfor kan leveres i hele sett eller på forespørsel, vennligst gi oss detaljerte krav ved bestilling.

Når de eksisterende parameterne ikke kan møte brukerens behov, kan vi tilby tilpasset service.

Arbeidsforhold

1. Medium: vann, sjøvann eller lignende etsende væske. PH-verdien skal være 6,5~8,5.

2. Middels temperaturer 35 grader eller 90 grader

3. Sandinnhold (i vekt) Mindre enn eller lik 2 %

4. Pumpen skal drives vertikalt og nedsenket i vann. Innløpet skal være nedsenket i en posisjon (når det er tidevann) lavere enn 1,5 m til bevegelig havnivå. Bunnen av motoren skal ha en avstand på ikke mindre enn 2 m til havet bunn.I de spesielle forholdene skal motoren få lov til å settes inn i havbunnen, men avstanden fra pumpeinnløpet til havbunnen må være over 0.5. Den spesielle søknaden må varsle oss på forhånd.

5. Nedsenkbar dybde:type I Mindre enn eller lik -100m,type ll Mindre enn eller lik -1000m,type lll Mindre enn eller lik -3000m

6. Innsiden av motoren må fylles opp med rent vann, og også med kjølevæske etter behov.

7. Strømforsyning: 380V/460V/690V/1,2kV/3,3kV/6,3kV/10kV,50Hz/60Hz,3Ph

Spesifikasjonsark for TDSP-HB nedsenkbar sjøvannspumpe

Ta kontakt med vår tekniske avdeling for fullstendig spesifikasjonsark og ytelseskurver på telefon +86 15550047599 (WhatsApp) eller e-posttrodat@trodatgroup.com.

Modellnr.	Strømme (m3/h)	Hode (m)	Fart (r/min)	Eff (%)	Makt (kW)	Frekv (Hz)	Maks diameter (mm)
200QB7-30 200QB7-40 200QB7-50 200QB7-60 200QB7-70 200QB7-80 200QB7-90 200QB7-100 200QB7-110 200QB7-120 200QB7-130	7	30 40 50 60 70 80 90 100 110 120 130	1750	58	1.7 1.7 2.2 3 3 4 4 5.5 5.5 5.5 5.5	60	147
300QB34-30 300QB34-40 300QB34-50 300QB34-60 300QB34-70 300QB34-80 300QB34-90 300QB34-100 300QB34-110 300QB34-120 300QB34-130	34	90 100 110 120 130	1750	60	7.5 9.2 15 15 15 18.5 18.5 22 22 25 25	60	250
300QB100-16/1 300QB100-32/2 300QB100-48/3 300QB100-64/4 300QB100-80/5 300QB100-96/6 300QB100-122/7 400QB100-128/8 400QB100-144/9 400QB100-160/10 400QB100-176/11 400QB100-192/12	100	16 32 48 64 80 96 112 128 144 160 176 192	1750	72	9.2 15 22 30 37 44 52 70 70 87 87 100	60	253
							290
300QB120-14/ 300QB120-28/2 300QB120-42/3 300QB120-56/4 300QB120-70/5 300QB120-84/6 300QB120-98/7 400QB120-112/8 400QB120-126/9 400QB120-140/10 400QB120-154/11 400QB120-168/12	120	14 28 42 56 70 84 98 112 126 140 154 168	1750	72	9.2 18.5 25 33 42 52 55 70 70 87 87 100	60	253
							290
350QB140-13/1 350QB140-26/2 350QB140-39/3 350QB140-52/4 350QB140-65/5 350QB140-72/6 400QB140-91/7 400QB140-104/8 400QB140-117/9 400QB140-130/10 400QB140-143/11 450QB140-156/12	140	13 26 39 52 65 72 91 104 117 130 143 156	1750	72	9.2 18.5 25 37 44 52 70 70 87 87 100 120	60	253
							290
							360

Modellnr.	Strømme (m3/h)	Hode (m)	Fart (r/min)	Eff (%)	Makt (kW)	Frekv (Hz)	Maks diameter (mm)
400QB180-20/1 400QB180-40/2 400QB180-60/3 400QB180-80/4 400QB180-100/5 450QB180-120/6 450QB180-140/7 450QB180-160/8 450QB180-180/9 450QB180-200/10 450QB180-220/11 450QB180-240/12	180	20 40 60 80 100 120 140 160 180 200 220 240	1750	72	18.5 37 52 70 87 120 120 140 160 185 185 220	60	305
							360
400QB240-18/1 400QB240-36/2 400QB240-54/3 400QB240-72/4 450QB240-90/5 450QB240-108/6 450QB240-126/7 450QB240-144/8 450QB240-162/9 450QB240-180/10	240	18 36 54 72 90 108 126 144 162 180	1750	72	22 42 70 87 120 140 160 185 185 220	60	305
							360
450QB290-17/1 450QB290-34/2 450QB290-51/3 450QB290-68/4 450QB290-85/5 450QB290-102/6 450QB290-119/7 450QB290-136/8 450QB290-153/9 700QB290-170/10	290	17 34 51 68 85 102 119 136 153 170	1750	72	25 52 70 120 140 185 185 220 300	60	305
							360
							600
400QB330-14/1 400QB330-28/2 400QB330-42/3 400QB330-56/4 450QB330-70/5 450QB330-84/6 450QB330-98/7 450QB330-112/8 450QB330-126/9 450QB330-140/10 700QB330-154/11 700 QB330-168/12	330	14 28 42 56 70 84 98 112 126 140 154 168	1750	72	22 44 70 87 120 140 160 185 220 220 300 300	60	305
							360
							600
400QB330-17/1 400QB330-34/2 400QB330-51/3 450QB330-68/4 450QB330-85/5 450QB330-102/6	330	17 34 51 68 85 102	1750	72	30 52 87 120 140 160	60	322
							360
450QB360-27/1 450QB360-54/2 450QB360-81/3 450QB360-108/4 700QB360-135/5 700QB360-162/6	360	27 54 81 108 135 162	1750	72	52 100 140 185 300 300	60	352
							360
							600
450QB420-26/1 450QB420-52/2 450QB420-78/3 450QB420-104/4 700QB420-130/5 700QB420-156/6	420	26 52 78 104 130 156	1750	72	52 120 160 220 300 380	60	352
							360
							600
							615

Modellnr.	Strømme (m3/h)	Hode (m)	Fart (r/min)	Eff (%)	Makt (kW)	Frekv (Hz)	Maks diameter (mm)
450QB480-23/1 450QB480-46/2 450QB480-69/3 450QB480-92/4 700QB480-115/5 700QB480-138/6 700QB480-161/7 700QB480-184/8	480	23 46 69 92 115 138 161 184	1750	72	52 120 160 220 300 380 380 420	60	352
							360
							600
							615
450QB600-20/1 450QB600-40/2 450QB600-60/3 700QB600-80/4 700QB600-100/5 700QB600-120/6 700QB600-140/7 700QB600-160/8	600	20 40 60 80 100 120 140 160	1750	72	70 120 185 300 300 380 420 470	60	352
							360
							600
							615
550QB330-50/1 550QB330-100/2 700QB330-150/3	330	50 100 150	1750	72	87 160 300	60	420
							600
550QB420-43/1 700QB420-86/2 700QB420-129/3 700QB420-172/4	420	129 172	1750	72	87 185 300 380	60	420
							600
							615
550QB540-36/1 550QB540-72/2 700QB540-108/3 700QB540-144/4 700QB540-180/5	540	36 72 108 144 180	1750	72	100 185 300 380 470	60	420
							600
							615
700QB780-46/1 700QB780-92/2 700QB780-138/3	780	46 92 138	1750	72	185 350 520	60	480
700QB900-44/1 700QB900-88/2 700QB900-132/3	900	44 88 132	1750	72	185 420 620	60	480
							520
700QB1020-41/1 700QB1020-82/2 700QB1020-123/3 700QB1020-164/4	1020	41 82 123 164	1750	72	220 420 620 850	60	480
							520
600QB660-40/1 700QB660-80/2 700QB660-120/3 700QB660-160/4	660	40 80 120 160	1750	72	140 300 380 540	60	465
							600
							615
600QB780-36/1 700QB780-72/2 700QB780-108/3 700QB780-144/4	780	36 72 108 144	1750	72	140 300 420 540	60	465
							600
							615
600QB900-27/1 700QB900-54/2 700QB900-81/3 700QB900-108/4 700QB900-135/5	900	27 54 81 108 135	1750	72	120 300 380 470 620	60	465
							600
							615
800QB960-50/1 800QB960-100/2 800QB960-150/3	960	50 100 150	1750	72	220 470 720	60	630
800QB1200-43/1 800QB1200-86/2 800QB1200-129/3	1200	43 86 129	1750	72	300 540 720	60	630
900QB960-95/1	960	95	1750	72	420	60	655
900QB1200-88/1 900QB1200-176/2	1200	88 176	1750	72	470 1000	60	655
							655
900QB1500-70/1 900QB1500-140/2	1500	70 140	1750	72	470 1000	60	655
							685
900QB2000-56/1 900QB2000-112/2	2000	56 112	882	83	450 900	60	720
900QB2200-54/1 900QB2200-108/2	2200	54 108	882	83	480 960	60	720
900QB2500-52/1 900QB2500-104/2	2500	52 104	882	85	500 1000	60	720
