Suging Mudder
Sugegraver, også kjent som direkte sug eller fast suger. Det er den enkleste typen hydraulisk mudderverk. Den har ikke en mekanisk enhet for å kutte eller grave jordlaget under vann. I stedet er den avhengig av sugekraften til slampumpen for å direkte suge slammet og deretter slippe det ut.
1.2.4.1 Grunnleggende prinsipp for sugemudder

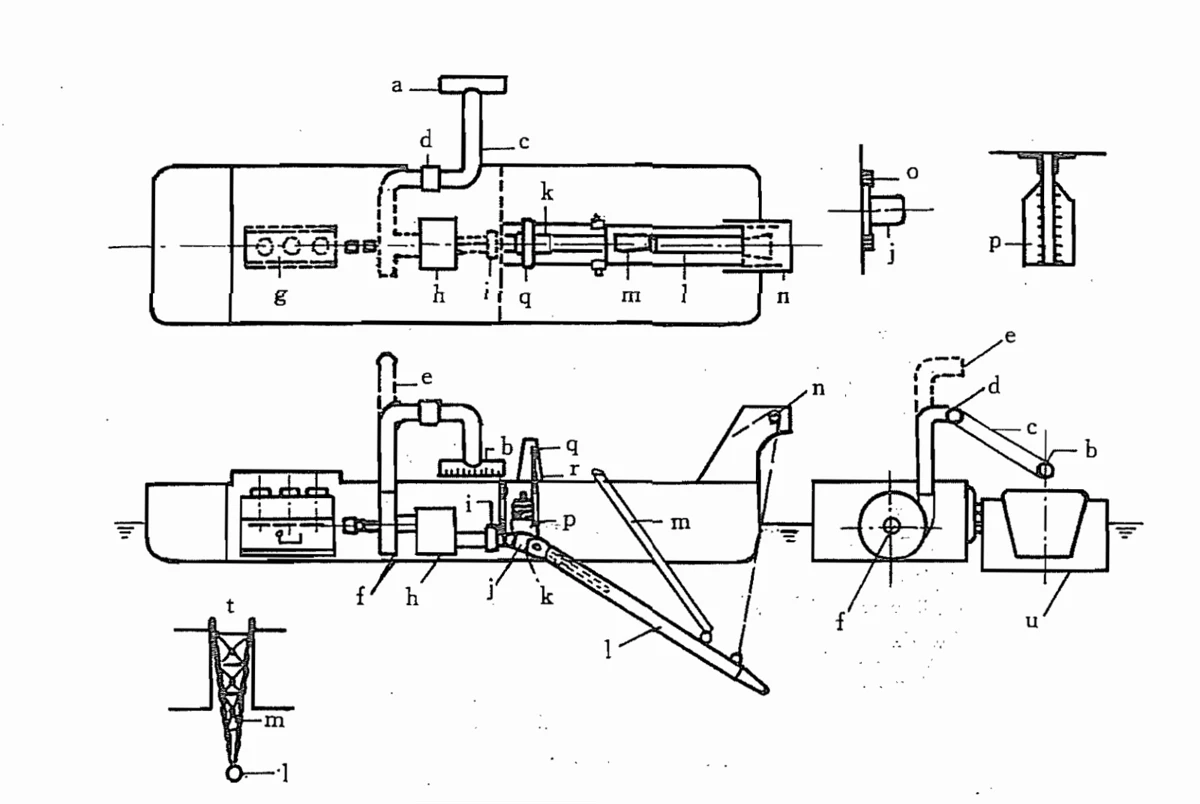

Arbeidsprinsippet til mudderverket er relativt enkelt. Den er hovedsakelig avhengig av sentrifugalslampumpen installert på mudderverket for å produsere et visst vakuum i sugerøret. Slamsugehodet på toppen av sugerøret suger opp silt, sand og andre løsmasser på bunnen av vannet sammen med vannet, og løfter vannet ut. Til slutt, gjennom utslippsrøret til slampumpen, slippes det sugde slammet ut i slamlekteren eller transporteres til det spesifiserte slamdumpingområdet. Figur1.2.4-1 er et skjematisk diagram av en typisk sugerør.
1.2.4.2 Slamsugeutstyr
Det er ingen jordgravingsmaskineri på sugemudderverket, og det har ikke mulighet til å mekanisk grave ut og kutte det undersjøiske jordlaget (men noen skip er utstyrt med sandspylingsdyseutstyr). Slamsugeanordningen består hovedsakelig av en slampumpe, et sugerør, et slamsugehode og et slamutslippsrør.
Slamsugehode Slammet
Sugehodet er plassert i fremre ende av sugerøret til sugemaskinen, og formen har stor innflytelse på produktiviteten. De tidligste sugemudderskipene hadde ikke slamsugehode i det hele tatt. De brukte bare metoden for å plassere sugerøret inn i det undersjøiske jordlaget for å direkte suge slam, og sugeporten til sugerøret ble laget til en sirkel [se figur 1.2.4-2 (a)]. Denne sugetilstanden er svært dårlig, og svært lite slam kan suges inn, begrenset til mengden vist av den solide pilen i figuren.
De resterende stiplede pilene sugde en stor mengde rent vann. For å forbedre denne uønskede situasjonen ble sugeporten til sugerøret forbedret til en elliptisk form [se figur 1.2.4-2 (b)]. Dette utvidet tilsvarende rekkevidden av slamsuging og økte konsentrasjonen av slam. Senere ble et slamsugehode av gap-type videreutviklet [se figur 1.2.4-2 (c)]. Høyden h på dette sugehodet er veldig liten, og bredden b på sugehodet er tatt større, så det kan ikke bare øke konsentrasjonen av den sugde gjørmen betraktelig, men også gjøre bunnoverflaten av undervannsgrøften jevnere. Dette sugehodet kalles et støvbrett (eller sugekopp) sugehode i USA.
a-åpning eller bevegelig deksel; 1-sugerør;
b-slamspredningsrør med hull i nedre ende; m-sug rør brakett;
c-roterende slamutslippsrør (tømming av slam til slamlekter), vanligvis med venstre og høyre ende; n-liten henger for senking av sugerør;
d-roterende pakking overflate; o-guide pute av albuen;
e-shore pipe skjøt; p-stråle;
f-slam pumpe; q-henger for bjelke og albue;
g-motor; r-stråle guide;
h-stein søkke; s-åpning;
i-ventil; t-front sett av sugerørbrakett med trinse;
j-albue; u-slam lekter.
2. Spyleanordning
For å forbedre mudringseffektiviteten til mudringsbåter er noen mudderskip utstyrt med et visst antall dyser på sugehodene. Spylesystemet på skipet gir høytrykksvannstrøm, som sprayes til det undersjøiske jordlaget for å oppnå formålet med å bruke hydraulisk kraft for å løsne silt i jordlaget rundt sugehodet. Øk konsentrasjonen av sugeslammet.
Spyleanordningen på skipet består hovedsakelig av en spylepumpe og tilhørende rør og ventiler. Spylepumper bruker for det meste konvensjonelle sentrifugalvannpumper. For å oppnå tilstrekkelig omrøring og løsning av undervannsjordlaget av en viss hardhet, brukes ofte høytrykkspyling. Utløpsvanntrykket til spylepumpen er vanligvis ikke mer enn 10 kg/cm².
